电动车充电站怎么接线?接线方法与电气原理图

时间:2021-10-12 18:58:04 点击:245 次 来源:河南云中邑充电站厂家
  电动车充电的安全、方便是现在每个小区都在追求的,目的是将因电动车充电导致的灾害概率降到更低水平,所以越来越多的小区都开始安装电动车充电站。充电站一种电气设备,所以接线方式非常重要,那电动车充电站怎么接线呢?这里云中邑小编为大家整理了电动车充电站接线方法及其电气原理图,以供参考。

  一、电动车充电站接线方法


  电动车充电站是由四块三路的主板组成,故接线端子是四个相同的四通道的端子组成,接线方法如下:
  按从上到下的顺序排号为主板1、主板2、主板3、主板4。四个接线端子的端子1由一根线相连接,接到空气开关的火线处。所有通道控制线的零线由一根线相连接,接到空气开关的零线处。
  主板1的端子2接一插座火线;端子3接二插座火线;端子4接三插座火线。
  主板2的端子2接四通道火线;端子3接五插座火线;端子4接六插座火线。
  主板3的端子2接七插座火线;端子3接八插座火线;端子4接九插座火线。
  主板4的端子2接十插座火线;端子3接十-插座火线;端子4接十二插座火线。
  变压器的一头接空气开关的雾火线,一头接到刷卡控制板的电源接口处。一般电动车充电站的接线工作在出厂前已经做好。
电动车充电站

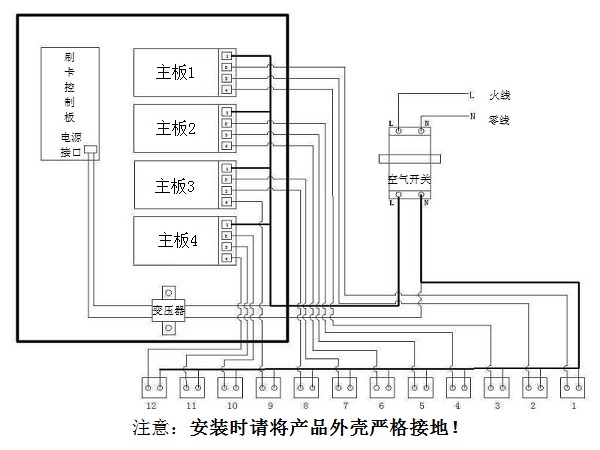

  二、电动车充电站电气原理图

电动车充电站电气原理图
  关于电动车充电站怎么接线,以上就是云中邑小编整理的电动车充电站接线方法及其电气原理图,希望能对大家有所帮助。河南云中邑集团有限公司是一家专注提供自助终端设备物联网解决方案的电动车充电站厂家,有着多年的智能充电站系列产品研发制造经验,目前已经有大量的充电端口分布在各地,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
